型號:WH-11
產品說明:
以優質焊接鋼管為基管，以塑料粉末如環氧樹脂EP為涂層材料，經過吸涂熔融技術在其內表面涂覆一層EP塑料層,在其外表面涂覆一層EP塑料層，組成內外涂塑復合鋼管。
特點:
● 機械性能好：耐壓、耐沖擊，按標準要求進行彎曲、壓扁、鋼塑不分離。
● 抗腐蝕性能好：能耐酸、耐堿、耐鹽溶液的腐蝕，常溫下，PE不溶于任何一種已知溶劑。
● 流體阻力?。簝缺诠饣?，不結水垢，結構剛柔于一體，迅速消除管道系統內的壓力沖擊，不產生水錘噪音。
● 衛生性能好：衛生無毒，PE材料符合GT/T13663-2000，鋼塑復合管符合GB/T17219飲用水衛生要求。
● 安裝容易：與傳統鍍鋅管安裝方法一樣。
● 介質工作溫度：冷水≤50℃，熱水≤95℃。

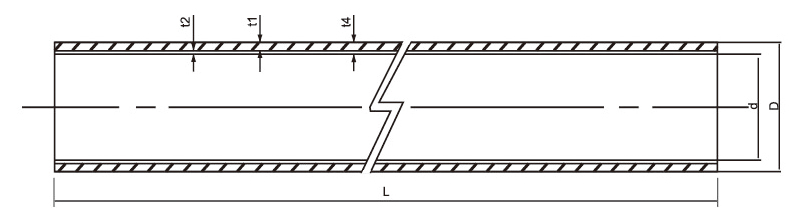

給水襯塑復合鋼管尺寸
給水襯塑復合鋼管尺寸
| 公稱口徑 |
鍍鋅鋼管 GB/T3091-2008 |
涂覆鋼管 GB/T5135.20-2010 |
|||||||||
| DN | in | 外徑 | 壁厚 | 內襯塑料 | 近似值 |
長度 L |
|||||
| 尺寸 | 偏差 | 尺寸（t1） |
偏差 %t1 |
厚度（t2） | 內徑d | 壁厚t4 |
參考重量 kg/m |
||||
| 15 | 1/2 | 21.3 | ±0.5 | 2.8 | ±10 |
1.5 ±0.2 |
12.8 | 4.3 | 1.33 |
6000 +20 |
|
| 20 | 3/4 | 26.9 | 2.8 | 18.4 | 4.3 | 1.73 | |||||
| 25 | 1 | 33.7 | 3.2 | 24.2 | 4.7 | 2.52 | |||||
| 32 | 1 1/4 | 42.4 | 3.5 | 32.9 | 5 | 3.49 | |||||
| 40 | 1 1/2 | 48.3 | 3.5 | 38.3 | 5 | 4.01 | |||||
| 50 | 2 | 60.3 | 3.8 | 50.3 | 5.3 | 5.5 | |||||
| 65 | 2 1/2 | 76.1 | ±1.0%D | 4.0 | 65.6 | 5.5 | 7.39 | ||||
| 80 | 3 | 88.9 | 4.0 |
2.0 ±0.2 |
79.9 | 6 | 9.18 | ||||
| 100 | 4 | 114.3 | 4.0 | 105.6 | 6 | 11.33 | |||||
| 125 | 5 | 139.7 | 4.0 | 130.7 | 6 | 13.95 | |||||
| 150 | 6 | 168.3 | 4.5 |
2.5 ±0.2 |
154.3 | 7 | 18.92 | ||||
| 200 | 8 | 219.1 | 4.5 | 206.1 | 7 | 24.8 | |||||
| 250 | 10 | 273.0 | 5.0 |
3.0 -0.5 |
257.0 | 7.5 | 35.35 | ||||
| 300 | 12 | 323.9 | ±0.75%D | 5.0 | 307.9 | 8 | 42.06 | ||||
注：符合GB 50015-2003《建筑給水、排水設計規范》
