PRODUCTS
產品中心 —
型號: NFQG-T
產品說明:
根據電纜電線鋪設具體要求。綜合我公司技術特點,經多方實踐而得出電纜橋架的延伸產品一梯級式電纜橋架。 該產品具有自重輕、成本低造型美觀。安裝方便，透氣性好等特點。適用于較大電纜的鋪設，特別適用于高低壓電纜的鋪設。
產品說明：
根據電纜電線鋪設具體要求。綜合我公司技術特點,經多方實踐而得出電纜橋架的延伸產品一梯級式電纜橋架。
該產品具有自重輕、成本低造型美觀。安裝方便，透氣性好等特點。適用于較大電纜的鋪設，特別適用于高低壓電纜的鋪設。
參數表
| 序號 | 型號 | 寬度（B） | 高度（H） | 長度（L） | 備注 |
| 1 | NFQG-T-01 | 200 | 100 | 2000 | |
| 2 | NFQG-T-01 | 300 | 100 | 2000 | |
| 3 | NFQG-T-01 | 400 | 150 | 2000 | |
| 4 | NFQG-T-01 | 500 | 150 | 2000 | |
| 5 | NFQG-T-01 | 600 | 200 | 2000 | |
| 6 | NFQG-T-01 | 700 | 200 | 2000 | 建議選用波紋/瓦楞狀結構 |
| 7 | NFQG-T-01 | 800 | 200 | 2000 | 建議選用波紋/瓦楞狀結構 |
| 8 | NFQG-T-01 | 1000 | 250 | 2000 | 建議選用波紋/瓦楞狀結構 |
耐腐復合模壓型（彩鋼）橋架承載強度
| 安全工作載荷等級 | A | B | C | D |
| 安全工作載荷等級（N/m） | 650(66kg) | 1800(183kg) | 2600(265kg) | 3250(332kg) |
| 寬度 | NFQG-T-01 | 250-400 | 450-600 | 800、1000 |

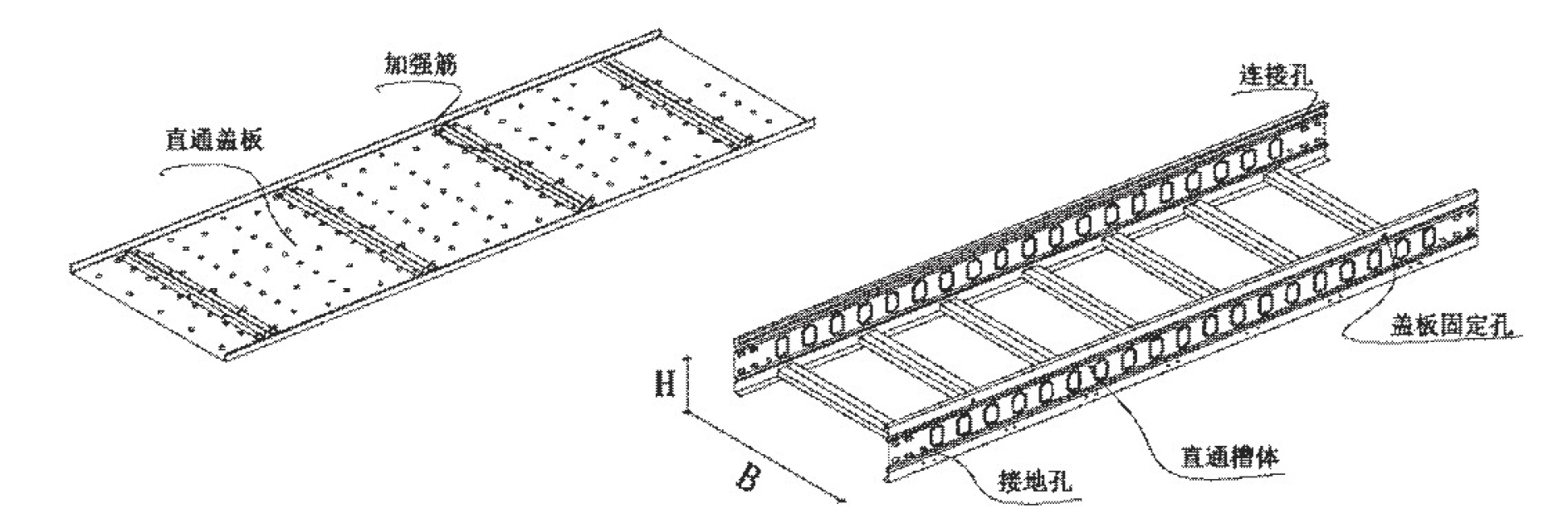

結構圖
